[2223] 片面+ミラーリング+曲面制御での不具合 / 北海道
Not necessary [From old BBS] Response
はじめて書き込みます。よろしくおねがいします。

有償版 ver2.14
OS: windows7 Home Premium
CPU: Intel(R) Core(TM) i5-2400S CPU @ 2.50GHz
VGA: NVIDIA GeForce GT 220
DirectX 10

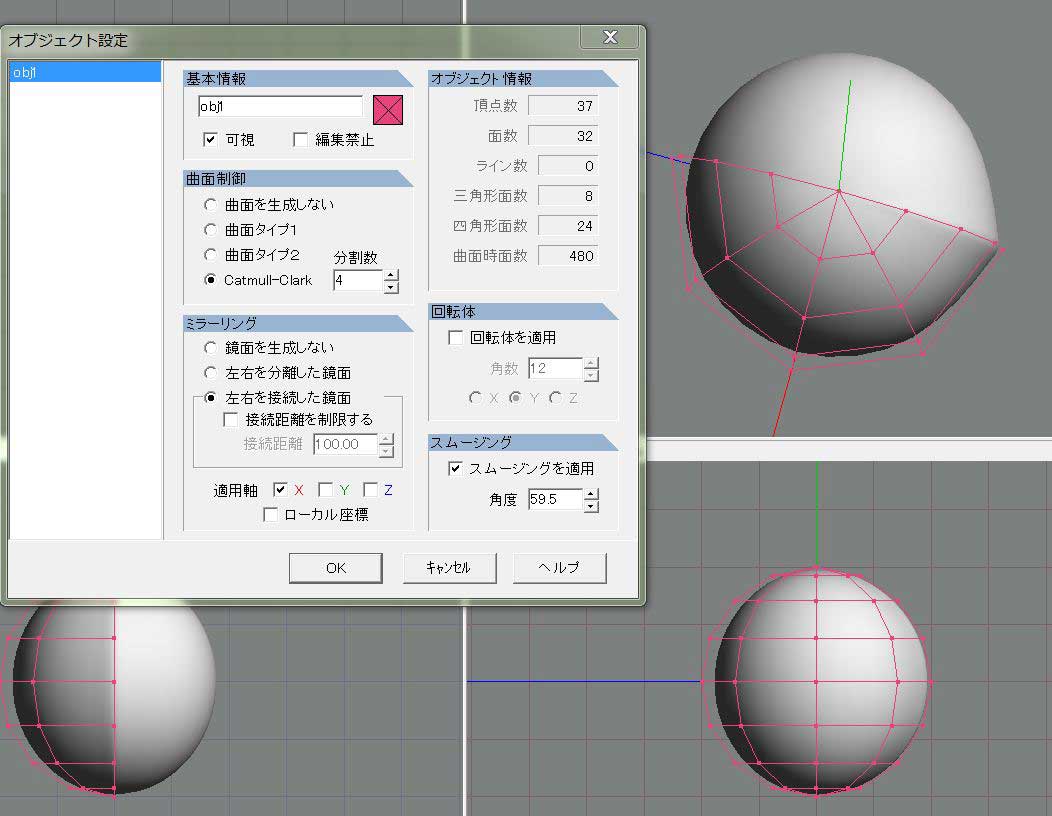

新規で球体オブジェクトを作成、曲面制御(どれでも)にして
X軸の片面を消去しミラーリング(どれでも)すると写真のように
部分的に引っ張られたようなラインになり綺麗な球体になりません。
他の図形(例えば円筒など)でやっても、切り口がどうしてもいびつになります。
これはなにか設定を見落としているのでしょうか?

曲面制御した状態で片面を切り落とした時点で、切り口が曲面ではなくなるのは仕様だとおもいますが、ミラーリングした際にそれがまだ影響しているのでしょうか?
切り口でうまく曲面になっている箇所もあるので謎です。
2012-03-08 04:44
[2225] Re: 片面+ミラーリング+曲面制御での不具合 / mqouser
僅かに頂点がずれているためにミラーが接続されていないのが原因ですね。
問題の頂点の絶対座標を調べてみるとX軸の値が-0.00とかになっているはずです。
頂点を選択して選択部処理->頂点を揃えるでX軸を0にセットすれば解決できるはずです。
2012-03-09 00:31
[2229] Re: Re: 片面+ミラーリング+曲面制御での不具合 / 北海道
確かに頂点が-0.00~0.00になってたので0.00に揃えてやったら
綺麗な球体になりました。ありがとうございます!
2012-03-09 16:14
